La termografía industrial permite analizar la distribución de temperatura de una superficie sin necesidad de entrar en contacto con ella. Mediante cámaras infrarrojas es posible identificar puntos calientes, pérdidas de calor y diferencias térmicas que pueden indicar un problema en hornos, tuberías, aislamientos o equipos industriales.
Esta tecnología tiene un papel importante en el mantenimiento preventivo y predictivo. Detectar una anomalía térmica antes de que evolucione permite estudiar sus causas, planificar una intervención y reducir el riesgo de fallos o paradas no programadas.
Sin embargo, obtener una imagen térmica no es suficiente. La fiabilidad del análisis depende de las características de la superficie, la configuración de la cámara, las condiciones de operación y la interpretación realizada por personal especializado.
¿Qué es la termografía industrial?

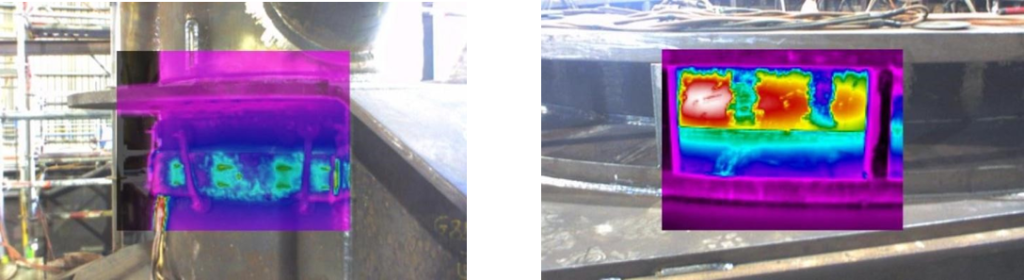

La termografía industrial es una técnica de inspección que utiliza cámaras infrarrojas para detectar la radiación térmica emitida por los objetos y convertirla en una imagen visible denominada termograma.
En esta imagen, los diferentes colores representan variaciones de temperatura. Esto permite observar cómo se distribuye el calor sobre una superficie e identificar zonas cuyo comportamiento difiere del esperado.
A diferencia de un termómetro de contacto o un termopar, la cámara termográfica puede analizar una superficie completa y no solo un punto concreto. Además, permite inspeccionar componentes situados a distancia o en zonas donde el contacto directo resulta difícil o inseguro.
¿Cómo funciona una cámara termográfica?
Todos los objetos que se encuentran por encima del cero absoluto emiten radiación infrarroja. Esta radiación no es visible para el ojo humano, pero puede ser captada por una cámara termográfica.
El equipo transforma la energía infrarroja recibida en una imagen y calcula una temperatura aparente para cada punto. De esta manera, el termograma ofrece un mapa térmico de la superficie analizada.
No obstante, la cámara no mide directamente la temperatura interna del material. Calcula la temperatura superficial a partir de la radiación detectada y de diferentes parámetros configurados por el técnico.
Entre los factores que pueden afectar a la medición se encuentran:
- La emisividad de la superficie.
- La temperatura reflejada por el entorno.
- La distancia hasta el objeto.
- El ángulo de observación.
- La presencia de polvo, humo o vapor.
- Las condiciones ambientales.
- El enfoque y la resolución de la cámara.
- El estado de carga y funcionamiento del equipo.
Por esta razón, dos superficies a la misma temperatura pueden aparecer de manera distinta en un termograma si presentan materiales, acabados o niveles de emisividad diferentes.
¿Qué problemas permite detectar?
La termografía no determina automáticamente la causa de una avería, pero permite localizar patrones térmicos anómalos que deben ser estudiados.
Puntos calientes
Un punto caliente es una zona cuya temperatura resulta superior a la del resto del componente o a la esperada para sus condiciones de funcionamiento.
Puede estar relacionado con sobrecalentamiento, rozamiento, falta de refrigeración, deterioro del aislamiento o una distribución irregular del proceso térmico.
La comparación con otras zonas equivalentes y con inspecciones anteriores ayuda a valorar su evolución y relevancia.
Pérdidas de calor
Las diferencias de temperatura en la superficie exterior de un horno, una caldera o una tubería pueden indicar pérdidas térmicas.
Estas pérdidas pueden estar provocadas por un aislamiento insuficiente, deteriorado o mal instalado. Además de aumentar el consumo energético, pueden elevar la temperatura exterior del equipo y afectar a las condiciones de seguridad del entorno.
Daños en revestimientos refractarios
Los hornos y otros equipos de alta temperatura incorporan revestimientos refractarios para proteger su estructura y mantener el calor dentro del proceso.
Cuando el revestimiento pierde espesor, se desprende o desarrolla una zona dañada, la temperatura exterior puede aumentar. La termografía permite localizar estas diferencias y delimitar las áreas que requieren una inspección más detallada.
La inspección infrarroja puede ayudar a detectar daños refractarios y puntos débiles durante el funcionamiento, facilitando la planificación de una parada y la preparación de los materiales necesarios.
Distribución irregular de temperatura
Durante determinados procesos térmicos es necesario mantener una temperatura uniforme dentro de unos límites establecidos.
La termografía puede revelar zonas más calientes o frías, problemas en la colocación de los elementos calefactores, fallos de aislamiento o diferencias en la transferencia de calor.
Este análisis resulta especialmente útil como apoyo durante el diseño y la supervisión de tratamientos térmicos complejos.
Aplicaciones en hornos y calderas industriales
Los hornos y calderas trabajan bajo condiciones térmicas exigentes. Una anomalía puede afectar al rendimiento energético, la seguridad o la vida útil del equipo.
Mediante una inspección termográfica exterior se pueden identificar:
- Zonas con posibles pérdidas de aislamiento.
- Diferencias de temperatura en paredes y cubiertas.
- Puntos calientes en la envolvente.
- Comportamientos irregulares en puertas y juntas.
- Posibles daños en el revestimiento refractario.
- Distribuciones térmicas diferentes a las previstas.
En determinadas instalaciones también pueden emplearse equipos específicos para analizar elementos interiores. Estas inspecciones requieren cámaras, protecciones y procedimientos adaptados a las temperaturas y condiciones del proceso.
La información obtenida ayuda a priorizar intervenciones y a planificar reparaciones durante las paradas programadas.
Termografía en tuberías y equipos industriales
Las tuberías transportan fluidos a diferentes temperaturas y pueden presentar pérdidas de aislamiento, obstrucciones o comportamientos térmicos irregulares.
La termografía permite recorrer la instalación e identificar cambios de temperatura sin necesidad de medir manualmente cada punto.
También puede utilizarse en:
- Recipientes a presión.
- Intercambiadores de calor.
- Reactores industriales.
- Válvulas y conexiones.
- Depósitos de almacenamiento.
- Equipos rotativos.
- Cuadros y conexiones eléctricas.
- Sistemas de aislamiento térmico.
La interpretación debe realizarse considerando las condiciones de carga. Una diferencia de temperatura puede ser normal durante una determinada fase de funcionamiento y anómala en otra.
Ventajas de la termografía industrial
Una de sus principales ventajas es que se trata de una técnica no invasiva. Permite inspeccionar equipos a distancia y, en muchos casos, mientras continúan funcionando.
También ofrece otros beneficios:
- Analiza superficies completas.
- Localiza anomalías que no son visibles.
- Reduce la necesidad de desmontar componentes.
- Facilita el seguimiento de la evolución térmica.
- Ayuda a planificar las paradas de mantenimiento.
- Contribuye a detectar pérdidas energéticas.
- Genera registros visuales para comparar resultados.
Para obtener estos beneficios es necesario integrar la termografía dentro de un programa de mantenimiento y no utilizarla como una inspección aislada.
Análisis termográfico con Intec Heat
En Intec Heat ofrecemos servicios de tecnología térmica para analizar la distribución de temperatura en hornos, equipos y estructuras industriales.
Nuestro departamento de ingeniería combina cámaras infrarrojas, mediciones de temperatura y herramientas de simulación para identificar anomalías y estudiar el comportamiento térmico de cada instalación.
La termografía industrial permite transformar diferencias de temperatura aparentemente invisibles en información útil para el mantenimiento, la eficiencia energética y la seguridad.
Contacta con Intec Heat para analizar las necesidades de tu instalación y determinar el alcance de la inspección termográfica más adecuada.
